Сейсмокомпенсатор

	Сейсмические компенсаторы с карданным шарниром - устанавливаются в местах дилатационных переходов, участках трубопровода на которых могут возникнуть смещения или изменение длинны. Установка сейсмокомпенсаторов обеспечивает системе безопасную работу, посредством поглощения всех несвязанных друг с другом движений, возникающих в результате воздействия различных факторов, а также всех смещений направления X, Y и Z, порождаемых колебаниями земли (землетрясениями), или являющихся следствием подвижки грунта. Изделие применяется на таких объектах как топливохранилища, нефтебазы, на всех типах трубопроводов, а также для присоединения систем транспортировки жидкостей машин и механизмов.

	Компенсаторы для cейсмоопасных районов изготавливаются из двух сильфонов, соединенных промежуточной трубой. В качестве присоединительных элементов, устанавливаются патрубки имеющие три вида исполнений: под приварку, фланцевые, муфтовые (с желобом для установки разъемной муфты). Надежная работа конструкции обеспечивается карданными, угловыми узлами, включающими в себя шарниры и сильфоны, расположенные с двух сторон. Такая схема позволяет поглощать смещения элементов трубопровода в любом направлении и широко применяется на угловых компенсационных устройствах, таких как: карданный компенсатор.

   При разработке систем, в которых предполагается использовать сейсмический компенсатор с карданным шарниром необходимо учитывать количество, направление и величину движений, которые устройство должно поглотить в течении предполагаемого срока службы. Произведенные расчеты помогут подобрать изделие с оптимальными техническими характеристиками.

   При выборе используемых для изготовления компенсатора материалов, завод изготовитель произвел подбор оптимальных марок стали для каждого элемента изделия, с учетом особенностей нагрузок воздействующих на каждую деталь. Благодаря чему, цена компенсатора и его эксплуатационные показатели получили наиболее оптимальный баланс. Карданный сейсмический компенсатор предлагаемой модификации изготавливается из следующих материалов: Сильфоны компенсаторов с карданным шарниром производятся из нержавеющей стали, а соединительные элементы - из нержавеющей или углеродистой стали, в зависимости от требований заказчика.

   Номинальные диаметры выпускаемых изделий: DN 25(1") - DN 1200(48")

   Максимальные значения давления и температуры на которые могут быть изготовлены компенсаторы: давление до PN40 (изготовляются по специальному проекту, в стандартном исполнении предусмотрен диапазон давлений класса PN16), температура от -80 до +1100°С.

   Сейсмические компенсаторы с карданным шарниром производятся со стандартными значениями боковых смещений в 100, 200, 300 и 400 мм. Стандартная компенсирующая способность выпускаемых изделий может быть увеличена по требованию заказчика, в пределах возможностей ограниченных особенностями конструкции.

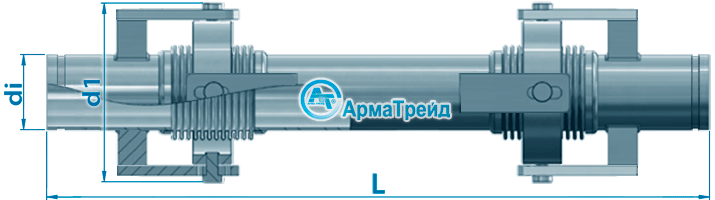

Сейсмокомпенсатор под приварку ARTR.301

Сейсмокомпенсатор под приварку KMB

№	Кол-во	Наименование детали	Материал
1	2	Сильфон	AISI 304
2	4	Лента	AISI 304
3	1	Промежуточная труба	St 37.2
4	2	Приварной патрубок	St 37.2
6	8	Короткая пластина	St 37.2
7	8	Длинная пластина	St 37.2
8	2	Карданный подвес	St 37.2
9	8	Шпилька	St 37.2
10	8	Шайба	St 37.2

Сейсмокомпенсатор под приварку ARTR.301.100
Наименование для заказа	Внутренний диаметр	di	d1	L*	Компенсирующая способность			Номер чертежа
Наименование для заказа	Внутренний диаметр	di	d1	L*	±X	±Y	±Z	Номер чертежа
ARTR.301.100.025	DN 25	38	145	Уточняется по запросу	50	50	50	AT-100 KMB-E43100025
ARTR.301.100.032	DN 32	42,4	145		50	50	50	AT-100 KMB-E43100032
ARTR.301.100.040	DN 40	48,3	145		50	50	50	AT-100 KMB-E43100040
ARTR.301.100.050	DN 50	60,3	170		50	50	50	AT-100 KMB-E43100050
ARTR.301.100.065	DN 65	76,1	200		50	50	50	AT-100 KMB-E43100060
ARTR.301.100.080	DN 80	88,9	215		50	50	50	AT-100 KMB-E43100080
ARTR.301.100.100	DN 100	114,3	215		50	50	50	AT-100 KMB-E43100100
ARTR.301.100.125	DN 125	139,7	239		50	50	50	AT-100 KMB-E43100125
ARTR.301.100.150	DN 150	168,3	303		50	50	50	AT-100 KMB-E43100150
ARTR.301.100.200	DN 200	219,1	354		50	50	50	AT-100 KMB-E43100200
ARTR.301.100.250	DN 250	273	446		50	50	50	AT-100 KMB-E43100250
ARTR.301.100.300	DN 300	323,9	507		50	50	50	AT-100 KMB-E43100300

Сейсмокомпенсатор под приварку ARTR.301.200
Наименование для заказа	Внутренний диаметр	di	d1	L*	Компенсирующая способность			Номер чертежа
Наименование для заказа	Внутренний диаметр	di	d1	L*	±X	±Y	±Z	Номер чертежа
ARTR.301.200.025	DN 25	38	145	Уточняется по запросу	50	100	100	AT-200 KMB-E43200025
ARTR.301.200.032	DN 32	42,4	145		50	100	100	AT-200 KMB-E43200032
ARTR.301.200.040	DN 40	48,3	145		50	100	100	AT-200 KMB-E43200040
ARTR.301.200.050	DN 50	60,3	170		50	100	100	AT-200 KMB-E43200050
ARTR.301.200.065	DN 65	76,1	200		50	100	100	AT-200 KMB-E43200060
ARTR.301.200.080	DN 80	88,9	215		50	100	100	AT-200 KMB-E43200080
ARTR.301.200.100	DN 100	114,3	215		50	100	100	AT-200 KMB-E43200100
ARTR.301.200.125	DN 125	139,7	239		50	100	100	AT-200 KMB-E43200125
ARTR.301.200.150	DN 150	168,3	303		50	100	100	AT-200 KMB-E43200150
ARTR.301.200.200	DN 200	219,1	354		50	100	100	AT-200 KMB-E43200200
ARTR.301.200.250	DN 250	273	446		50	100	100	AT-200 KMB-E43200250
ARTR.301.200.300	DN 300	323,9	507		50	100	100	AT-200 KMB-E43200300

Сейсмокомпенсатор под приварку ARTR.301.300
Наименование для заказа	Внутренний диаметр	di	d1	L*	Компенсирующая способность			Номер чертежа
Наименование для заказа	Внутренний диаметр	di	d1	L*	±X	±Y	±Z	Номер чертежа
ARTR.301.300.025	DN 25	38	145	Уточняется по запросу	50	150	150	AT-300 KMB-E43300025
ARTR.301.300.032	DN 32	42,4	145		50	150	150	AT-300 KMB-E43300032
ARTR.301.300.040	DN 40	48,3	145		50	150	150	AT-300 KMB-E43300040
ARTR.301.300.050	DN 50	60,3	170		50	150	150	AT-300 KMB-E43300050
ARTR.301.300.065	DN 65	76,1	200		50	150	150	AT-300 KMB-E43300060
ARTR.301.300.080	DN 80	88,9	215		50	150	150	AT-300 KMB-E43300080
ARTR.301.300.100	DN 100	114,3	215		50	150	150	AT-300 KMB-E43300100
ARTR.301.300.125	DN 125	139,7	239		50	150	150	AT-300 KMB-E43300125
ARTR.301.300.150	DN 150	168,3	303		50	150	150	AT-300 KMB-E43300150
ARTR.301.300.200	DN 200	219,1	354		50	150	150	AT-300 KMB-E43300200
ARTR.301.300.250	DN 250	273	446		50	150	150	AT-300 KMB-E43300250
ARTR.301.300.300	DN 300	323,9	507		50	150	150	AT-300 KMB-E43300300

Сейсмокомпенсатор под приварку ARTR.301.400
Наименование для заказа	Внутренний диаметр	di	d1	L*	Компенсирующая способность			Номер чертежа
Наименование для заказа	Внутренний диаметр	di	d1	L*	±X	±Y	±Z	Номер чертежа
ARTR.301.400.025	DN 25	38	145	Уточняется по запросу	50	200	200	AT-400 KMB-E43400025
ARTR.301.400.032	DN 32	42,4	145		50	200	200	AT-400 KMB-E43400032
ARTR.301.400.040	DN 40	48,3	145		50	200	200	AT-400 KMB-E43400040
ARTR.301.400.050	DN 50	60,3	170		50	200	200	AT-400 KMB-E43400050
ARTR.301.400.065	DN 65	76,1	200		50	200	200	AT-400 KMB-E43400060
ARTR.301.400.080	DN 80	88,9	215		50	200	200	AT-400 KMB-E43400080
ARTR.301.400.100	DN 100	114,3	215		50	200	200	AT-400 KMB-E43400100
ARTR.301.400.125	DN 125	139,7	239		50	200	200	AT-400 KMB-E43400125
ARTR.301.400.150	DN 150	168,3	303		50	200	200	AT-400 KMB-E43400150
ARTR.301.400.200	DN 200	219,1	354		50	200	200	AT-400 KMB-E43400200
ARTR.301.400.250	DN 250	273	446		50	200	200	AT-400 KMB-E43400250
ARTR.301.400.300	DN 300	323,9	507		50	200	200	AT-400 KMB-E43400300

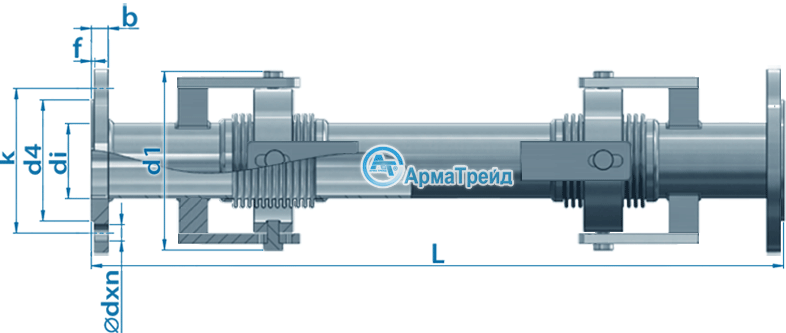

Сейсмокомпенсатор фланцевый ARTR.302

№	Кол-во	Наименование детали	Материал
1	2	Сильфон	AISI 304
2	4	Лента	AISI 304
3	1	Промежуточная труба	St 37.2
4	2	Приварной патрубок	St 37.2
5	2	Фланец поворотный - Опционально!	St 37.2
6	8	Короткая пластина	St 37.2
7	8	Длинная пластина	St 37.2
8	2	Карданный подвес	St 37.2
9	8	Шпилька	St 37.2
10	8	Шайба	St 37.2
11	1	Манжета	St 37.2

Сейсмокомпенсатор фланцевый ARTR.302.100
Наименование для заказа	Внутренний диаметр	di	d1	L*	Размеры фланца						Компенсирующая способность			Номер чертежа
					d	k	d4	f	b	dxn	Компенсирующая способность
					d	k	d4	f	b	dxn	±X	±Y	±Z
ARTR.302.100.025	DN 25	38	145	Уточняется по запросу	115	85	68	2	16	014x4	50	50	50	AT-100 MKF-E42100025
ARTR.302.100.032	DN 32	42,4	145		140	100	78	2	16	018x4	50	50	50	AT-100 MKF-E42100032
ARTR.302.100.040	DN 40	48,3	145		150	110	88	3	16	018x4	50	50	50	AT-100 MKF-E42100040
ARTR.302.100.050	DN 50	60,3	170		165	125	102	3	18	018x4	50	50	50	AT-100 MKF-E42100050
ARTR.302.100.065	DN 65	76,1	200		185	145	122	3	18	018x4	50	50	50	AT-100 MKF-E42100060
ARTR.302.100.080	DN 80	88,9	215		200	160	138	3	20	018x4	50	50	50	AT-100 MKF-E42100080
ARTR.302.100.100	DN 100	114,3	215		220	180	158	3	20	018x4	50	50	50	AT-100 MKF-E42100100
ARTR.302.100.125	DN 125	139,7	239		250	210	188	3	22	018x4	50	50	50	AT-100 MKF-E42100125
ARTR.302.100.150	DN 150	168,3	303		285	240	212	3	22	023x8	50	50	50	AT-100 MKF-E42100150
ARTR.302.100.200	DN 200	219,1	354		340	295	268	3	24	023x12	50	50	50	AT-100 MKF-E42100200
ARTR.302.100.250	DN 250	273	446		405	355	320	3	26	027x12	50	50	50	AT-100 MKF-E42100250
ARTR.302.100.300	DN 300	323,9	507		460	410	378	4	28	027x12	50	50	50	AT-100 MKF-E42100300

Сейсмокомпенсатор фланцевый ARTR.302.200
Наименование для заказа	Внутренний диаметр	di	d1	L*	Размеры фланца						Компенсирующая способность			Номер чертежа
					d	k	d4	f	b	dxn	Компенсирующая способность
					d	k	d4	f	b	dxn	±X	±Y	±Z
ARTR.302.200.025	DN 25	38	145	Уточняется по запросу	115	85	68	2	16	014x4	50	100	100	AT-200 MKF-E42200025
ARTR.302.200.032	DN 32	42,4	145		140	100	78	2	16	018x4	50	100	100	AT-200 MKF-E42200032
ARTR.302.200.040	DN 40	48,3	145		150	110	88	3	16	018x4	50	100	100	AT-200 MKF-E42200040
ARTR.302.200.050	DN 50	60,3	170		165	125	102	3	18	018x4	50	100	100	AT-200 MKF-E42200050
ARTR.302.200.065	DN 65	76,1	200		185	145	122	3	18	018x4	50	100	100	AT-200 MKF-E42200060
ARTR.302.200.080	DN 80	88,9	215		200	160	138	3	20	018x4	50	100	100	AT-200 MKF-E42200080
ARTR.302.200.100	DN 100	114,3	215		220	180	158	3	20	018x4	50	100	100	AT-200 MKF-E42200100
ARTR.302.200.125	DN 125	139,7	239		250	210	188	3	22	018x4	50	100	100	AT-200 MKF-E42200125
ARTR.302.200.150	DN 150	168,3	303		285	240	212	3	22	023x8	50	100	100	AT-200 MKF-E42200150
ARTR.302.200.200	DN 200	219,1	354		340	295	268	3	24	023x12	50	100	100	AT-200 MKF-E42200200
ARTR.302.200.250	DN 250	273	446		405	355	320	3	26	027x12	50	100	100	AT-200 MKF-E42200250
ARTR.302.200.300	DN 300	323,9	507		460	410	378	4	28	027x12	50	100	100	AT-200 MKF-E42200300

Сейсмокомпенсатор фланцевый ARTR.302.300
Наименование для заказа	Внутренний диаметр	di	d1	L*	Размеры фланца						Компенсирующая способность			Номер чертежа
					d	k	d4	f	b	dxn	Компенсирующая способность
					d	k	d4	f	b	dxn	±X	±Y	±Z
ARTR.302.300.025	DN 25	38	145	Уточняется по запросу	115	85	68	2	16	014x4	50	150	150	AT-300 MKF-E42300025
ARTR.302.300.032	DN 32	42,4	145		140	100	78	2	16	018x4	50	150	150	AT-300 MKF-E42300032
ARTR.302.300.040	DN 40	48,3	145		150	110	88	3	16	018x4	50	150	150	AT-300 MKF-E42300040
ARTR.302.300.050	DN 50	60,3	170		165	125	102	3	18	018x4	50	150	150	AT-300 MKF-E42300050
ARTR.302.300.065	DN 65	76,1	200		185	145	122	3	18	018x4	50	150	150	AT-300 MKF-E42300060
ARTR.302.300.080	DN 80	88,9	215		200	160	138	3	20	018x4	50	150	150	AT-300 MKF-E42300080
ARTR.302.300.100	DN 100	114,3	215		220	180	158	3	20	018x4	50	150	150	AT-300 MKF-E42300100
ARTR.302.300.125	DN 125	139,7	239		250	210	188	3	22	018x4	50	150	150	AT-300 MKF-E42300125
ARTR.302.300.150	DN 150	168,3	303		285	240	212	3	22	023x8	50	150	150	AT-300 MKF-E42300150
ARTR.302.300.200	DN 200	219,1	354		340	295	268	3	24	023x12	50	150	150	AT-300 MKF-E42300200
ARTR.302.300.250	DN 250	273	446		405	355	320	3	26	027x12	50	150	150	AT-300 MKF-E42300250
ARTR.302.300.300	DN 300	323,9	507		460	410	378	4	28	027x12	50	150	150	AT-300 MKF-E42300300

Сейсмокомпенсатор фланцевый ARTR.302.400
Наименование для заказа	Внутренний диаметр	di	d1	L*	Размеры фланца						Компенсирующая способность			Номер чертежа
					d	k	d4	f	b	dxn	Компенсирующая способность
					d	k	d4	f	b	dxn	±X	±Y	±Z
ARTR.302.400.025	DN 25	38	145	Уточняется по запросу	115	85	68	2	16	014x4	50	200	200	AT-400 MKF-E42400025
ARTR.302.400.032	DN 32	42,4	145		140	100	78	2	16	018x4	50	200	200	AT-400 MKF-E42400032
ARTR.302.400.040	DN 40	48,3	145		150	110	88	3	16	018x4	50	200	200	AT-400 MKF-E42400040
ARTR.302.400.050	DN 50	60,3	170		165	125	102	3	18	018x4	50	200	200	AT-400 MKF-E42400050
ARTR.302.400.065	DN 65	76,1	200		185	145	122	3	18	018x4	50	200	200	AT-400 MKF-E42400060
ARTR.302.400.080	DN 80	88,9	215		200	160	138	3	20	018x4	50	200	200	AT-400 MKF-E42400080
ARTR.302.400.100	DN 100	114,3	215		220	180	158	3	20	018x4	50	200	200	AT-400 MKF-E42400100
ARTR.302.400.125	DN 125	139,7	239		250	210	188	3	22	018x4	50	200	200	AT-400 MKF-E42400125
ARTR.302.400.150	DN 150	168,3	303		285	240	212	3	22	023x8	50	200	200	AT-400 MKF-E42400150
ARTR.302.400.200	DN 200	219,1	354		340	295	268	3	24	023x12	50	200	200	AT-400 MKF-E42400200
ARTR.302.400.250	DN 250	273	446		405	355	320	3	26	027x12	50	200	200	AT-400 MKF-E42400250
ARTR.302.400.300	DN 300	323,9	507		460	410	378	4	28	027x12	50	200	200	AT-400 MKF-E42400300

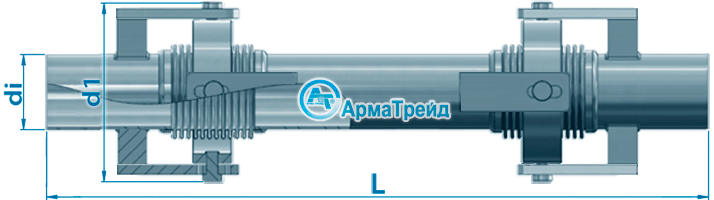

Сейсмокомпенсатор муфтовый ARTR.303

Сейсмокомпенсатор муфтовый KMY

№	Кол-во	Наименование детали	Материал
1	2	Сильфон	AISI 304
2	4	Лента	AISI 304
3	1	Промежуточная труба	St 37.2
4	2	Приварной патрубок	St 37.2
6	8	Короткая пластина	St 37.2
7	8	Длинная пластина	St 37.2
8	2	Карданный подвес	St 37.2
9	8	Шпилька	St 37.2
10	8	Шайба	St 37.2

Сейсмокомпенсатор муфтовый ARTR.303.100
Наименование для заказа	Внутренний диаметр	di	d1	L*	Компенсирующая способность			Номер чертежа
Наименование для заказа	Внутренний диаметр	di	d1	L*	±X	±Y	±Z	Номер чертежа
ARTR.303.100.025	DN 25	38	145	Уточняется по запросу	50	50	50	AT-100 KMY-E44100025
ARTR.303.100.032	DN 32	42,4	145		50	50	50	AT-100 KMY-E44100032
ARTR.303.100.040	DN 40	48,3	145		50	50	50	AT-100 KMY-E44100040
ARTR.303.100.050	DN 50	60,3	170		50	50	50	AT-100 KMY-E44100050
ARTR.303.100.065	DN 65	76,1	200		50	50	50	AT-100 KMY-E44100060
ARTR.303.100.080	DN 80	88,9	215		50	50	50	AT-100 KMY-E44100080
ARTR.303.100.100	DN 100	114,3	215		50	50	50	AT-100 KMY-E44100100
ARTR.303.100.125	DN 125	139,7	239		50	50	50	AT-100 KMY-E44100125
ARTR.303.100.150	DN 150	168,3	303		50	50	50	AT-100 KMY-E44100150
ARTR.303.100.200	DN 200	219,1	354		50	50	50	AT-100 KMY-E44100200
ARTR.303.100.250	DN 250	273	446		50	50	50	AT-100 KMY-E44100250
ARTR.303.100.300	DN 300	323,9	507		50	50	50	AT-100 KMY-E44100300

Сейсмокомпенсатор муфтовый ARTR.303.200
Наименование для заказа	Внутренний диаметр	di	d1	L*	Компенсирующая способность			Номер чертежа
Наименование для заказа	Внутренний диаметр	di	d1	L*	±X	±Y	±Z	Номер чертежа
ARTR.303.200.025	DN 25	38	145	Уточняется по запросу	50	100	100	AT-200 KMY-E44200025
ARTR.303.200.032	DN 32	42,4	145		50	100	100	AT-200 KMY-E44200032
ARTR.303.200.040	DN 40	48,3	145		50	100	100	AT-200 KMY-E44200040
ARTR.303.200.050	DN 50	60,3	170		50	100	100	AT-200 KMY-E44200050
ARTR.303.200.065	DN 65	76,1	200		50	100	100	AT-200 KMY-E44200060
ARTR.303.200.080	DN 80	88,9	215		50	100	100	AT-200 KMY-E44200080
ARTR.303.200.100	DN 100	114,3	215		50	100	100	AT-200 KMY-E44200100
ARTR.303.200.125	DN 125	139,7	239		50	100	100	AT-200 KMY-E44200125
ARTR.303.200.150	DN 150	168,3	303		50	100	100	AT-200 KMY-E44200150
ARTR.303.200.200	DN 200	219,1	354		50	100	100	AT-200 KMY-E44200200
ARTR.303.200.250	DN 250	273	446		50	100	100	AT-200 KMY-E44200250
ARTR.303.200.300	DN 300	323,9	507		50	100	100	AT-200 KMY-E44200300

Сейсмокомпенсатор муфтовый ARTR.303.300
Наименование для заказа	Внутренний диаметр	di	d1	L*	Компенсирующая способность			Номер чертежа
Наименование для заказа	Внутренний диаметр	di	d1	L*	±X	±Y	±Z	Номер чертежа
ARTR.303.300.025	DN 25	38	145	Уточняется по запросу	50	150	150	AT-300 KMY-E44300025
ARTR.303.300.032	DN 32	42,4	145		50	150	150	AT-300 KMY-E44300032
ARTR.303.300.040	DN 40	48,3	145		50	150	150	AT-300 KMY-E4430004Q
ARTR.303.300.050	DN 50	60,3	170		50	150	150	AT-300 KMY-E44300050
ARTR.303.300.065	DN 65	76,1	200		50	150	150	AT-300 KMY-E44300060
ARTR.303.300.080	DN 80	88,9	215		50	150	150	AT-300 KMY-E44300080
ARTR.303.300.100	DN 100	114,3	215		50	150	150	AT-300 KMY-E44300100
ARTR.303.300.125	DN 125	139,7	239		50	150	150	AT-300 KMY-E44300125
ARTR.303.300.150	DN 150	168,3	303		50	150	150	AT-300 KMY-E44300150
ARTR.303.300.200	DN 200	219,1	354		50	150	150	AT-300 KMY-E44300200
ARTR.303.300.250	DN 250	273	446		50	150	150	AT-300 KMY-E44300250
ARTR.303.300.300	DN 300	323,9	507		50	150	150	AT-300 KMY-E44300300

Сейсмокомпенсатор муфтовый ARTR.303.400
Наименование для заказа	Внутренний диаметр	di	d1	L*	Компенсирующая способность			Номер чертежа
Наименование для заказа	Внутренний диаметр	di	d1	L*	±X	±Y	±Z	Номер чертежа
ARTR.303.400.025	DN 25	38	145	Уточняется по запросу	50	200	200	AT-400 KMY-E44400025
ARTR.303.400.032	DN 32	42,4	145		50	200	200	AT-400 KMY-E44400032
ARTR.303.400.040	DN 40	48,3	145		50	200	200	AT-400 KMY-E44400040
ARTR.303.400.050	DN 50	60,3	170		50	200	200	AT-400 KMY-E44400050
ARTR.303.400.065	DN 65	76,1	200		50	200	200	AT-400 KMY-E44400060
ARTR.303.400.080	DN 80	88,9	215		50	200	200	AT-400 KMY-E44400080
ARTR.303.400.100	DN 100	114,3	215		50	200	200	AT-400 KMY-E44400100
ARTR.303.400.125	DN 125	139,7	239		50	200	200	AT-400 KMY-E44400125
ARTR.303.400.150	DN 150	168,3	303		50	200	200	AT-400 KMY-E44400150
ARTR.303.400.200	DN 200	219,1	354		50	200	200	AT-400 KMY-E44400200
ARTR.303.400.250	DN 250	273	446		50	200	200	AT-400 KMY-E44400250
ARTR.303.400.300	DN 300	323,9	507		50	200	200	AT-400 KMY-E44400300

Компенсаторы
